cách tính Bus Ram?

CÔNG NGHỆ MÁY TÍNH - LAPTOP
1

Bác nào biết cách tính thông số Bus của Ram chỉ mình với?

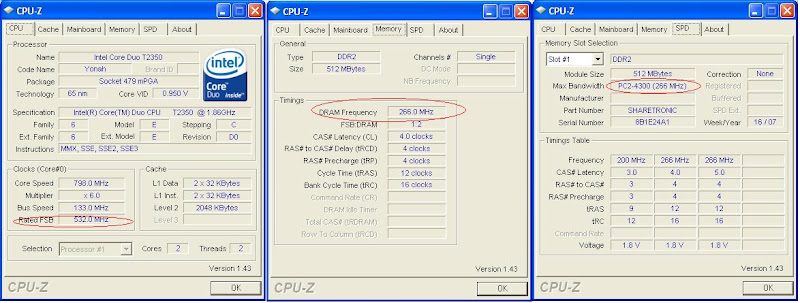

Ví dụ em dùng CPU-z kiểm tra thấy thông số như hình sau:

2
  • Về Ram, hiện thời Ram thường có 2 loại DDR và DDR2. Nếu là Ram DDR thì thông số DRAM Frequency mà CPU-Z hiển thị chính là Bus của RAM. Nếu là Ram DDR2 thì anh nhân đôi thông số DRAM Frequency mà CPU-Z hiển thị sẽ là Bus của RAM.
  • Về Mainboard, thông số Bus của Mainboard thường do Chipset cung cấp (thường thôi anh nhé). Còn thông số Bus của hệ thống hiện tại còn phụ thuộc vào CPU của anh nữa. Ví dụ như hệ thống của anh dùng Chipset Intel 945 (có lẽ thế) hỗ trợ CPU Bus 667, tuy nhiên CPU của anh là T2350 nên chạy ở Bus 533.
3

Hình như và Mít Việt bị nhầm rồi DDR và DDR2 đều cùng cách tính là x2. SDRAM mới là x1.( Với tốc độ bus/memory clock.
DDR đó là double-data-rate. Nên nó nhân 2 hết.
Có thể tham khảo thêm ở đây nè
http://en.wikipedia.org/wiki/DDR_SDRAM
http://en.wikipedia.org/wiki/DDR2_SDRAM
http://en.wikipedia.org/wiki/DDR3_SDRAM …
Nếu là người dùng cuối thì chỉ cần phân biệt số của ram thôi ví dụ như Ram PC2-5300 là ram DDR2 có tốc độ truyền dữ liệu khoảng 5300MB/s

4

Với Intel, Hệ thống có 1 thông số gọi là Bus nên tảng cho toàn bộ. CPU-Z gọi nó là Bus Speed. Các thông số khác được tính như sau :

** 1. FSB của CPU và Mainboard** Intel vẫn theo công nghệ Quadpum nên sẽ được tính = Bus Speed x 4. Với con CPU của bác là T2350 có Bus Speed = 133, FSB của cả Main và CPU sẽ là 133 x 4 ~ 533 . Có 1 sự tương quan giữa Bus CPU, Mainboard : CPU gắn vào sẽ quy định bus của mainboard ( và của cả hệ thống ). Trong 1 số trường hợp Mainboard sẽ “ép” con CPU phải chạy theo bus của nó, điều này phụ thuộc vào khả năng support của mainboard ( chủ yếu là chipset ), setting của bộ phận generator ( tạo bus ).

** 2. RAM :**

  • Bác MitDac có chút nhầm lẫn ở 1 điểm DDR cũng giống như DDR2 đều được tính = 2 lần bus hiển thị trong tab Memory của CPU-Z. Bản thân chữ DDR là viết tắt của Double Data Rate ~ Công nghệ truyền dữ liệu gấp 2 lần ram thế hệ trước đó ( Tên đầy đủ là DDR SDRAM ).

  • Với chipset Intel thông thường Bus Ram = Bus CPU với laptop hiện nay. Khi nâng FSB của CPU cao hơn ram hoặc Ram cao hơn CPU, sẽ xuất hiện sự chênh lệch giữa 2 thông số này . Cái này thuật ngữ gọi là Ratio. 1:1 ~ = bus nhau, 1:2 nghĩa là bus CPU 1 phần thì Bus ram sẽ là 2 phần. Ngoài ra do sự đa dạng của Bus ram và bus CPU nên sẽ có rất nhiều tỉ lệ : 2:3, 3:4 … Với hệ thống cụ thể của bác thì Ratio sẽ là 1:2. Bus Speed = 133, Ram =266, và do là DDR(2) nên Bus Ram sẽ là 266x2=533.

  • Băng thông ram ( câu hỏi của bác ko biết là có cái này ko ? )

Cách tính băng thông của RAM :
**+ **Ở chế độ Single Channel : Sẽ chỉ có 1 BANK được truy xuất trong cùng 1 thời điểm. Data Bus Width sẽ là 64 bit. Như vậy
BandWidth = Bus Speed * Bus Width/8 = Bus Speed * 64/8 = Bus Speed *8 (Sở dĩ chia 8 là do Bus width tính theo đơn vị Bit còn BandWidth lại tính theo đơn vị là MB/s 1byte = 8 bit)
VD: Với 1 thanh DDR-SDRAM 400 MHZ thì BandWidth = 400 * 64/8 = 3200MB/s vì thế mà người ta còn kí hiệu PC3200

**+ ****Ở thế độ Dual Channel **: Sẽ có 2 BANK ở 2 DIMM khác nhau được truy xuất cùng 1 lúc. Lúc này mỗi Bank sẽ mở 1 kênh về Mem Controler. Mỗi kênh có BandWidth là 64 bit như vậy tổng BandWidth của toàn bộ hệ thống là 128 Bit.
Lúc này BandWidth = Bus Speed * 128/8 = Bus Speed * 8

ZZ

5

Hệ Intel đã rõ, các nghĩa hiệp có thể chỉ bảo tóm tắt các công thức về bus hệ thống của AMD được không. Cám ơn :slight_smile:

6

Hix, xấu hổ quá. Nhầm lẫn lung tung hết cả :smiley: Bác Zản Zị giải thích rõ ràng quá, rất đầy đủ và khúc triết. Thanks :slight_smile:

7

he he nói đơn giản kỉu em thì cái thông số clock mà cpu-z hiển thị là core clock,hình dung như miếng sandwich,sd ram thì 1 miếng kẹp trứng,ddr với ddr2 thì 2 miếng kẹp 1(core clock x 2):smiley:

8

Bus RAM là của RAM, ko phụ thuộc hệ Intel hay AMD cả, cái ông anh đây nói chắc băng thông của SYS, cái này anh lên VOZ mà tham khảo, em ko tiện post ở đây, sợ nói vi phạm bản quyền, hehe :smiley:
