Khám phá bên trong Iphone

CÔNG NGHỆ ĐIỆN THOẠI THÔNG MINH
1

9. Khám phá bên trong Iphone

[LEFT]http://i223.photobucket.com/albums/dd136/tranglh171/235468e53edcfb7b.jpg**Khám phá bên trong Iphone**[/LEFT]

Chỉ sau khi chiếc điện thoại di động iPhone được phát hành 48 giờ, hãng nghiên cứu thị trường iSuppli đã khảo sát giá các thành phần phần cứng của iPhone. Đặc điểm nổi bật nhất của iPhone chính là chiếc màn hình cảm ứng 3,5 inch, 480 x 320 pixel. Chiếc màn hình này là một trong những thành phần đắt nhất của iPhone, bên cạnh bộ nhớ và module cảm ứng, giá của chiếc màn hình này khoảng 24,5 USD. Phần kính của chiếc màn hình là sản phẩm của Epson, Sharp, và Toshiba Matsu#!#!#!#!a Dislay Technology.

http://i223.photobucket.com/albums/dd136/tranglh171/235468e53edd97b5.jpg

Các chuyên gia phân tích của iSuppli cho rằng tổng giá trị phần cứng của iPhone phiên bản 4GB là khoảng 225,85 USD, và phiên bản 8GB là 249,85 USD. Sự khác biệt duy nhất giữa 2 phiên bản này nằm ở bộ nhớ flash. Mức giá của iPhone nằm trong dự đoán của iSuppli, mặc dù, Jagdish Rebello - Giám đốc nghiên cứu của iSuppli - cho biết “sự phức tạp của màn hình tốn nhiều chi phí hơn chúng tôi tưởng”.

Module cảm ứng có giá 27 USD của Balda và TPK Solutions chính là thành phần đem lại những lần lướt đầu ngón tay đầy cảm hứng của người dùng

Thẻ SIM

http://i223.photobucket.com/albums/dd136/tranglh171/235468e54892d941.jpg

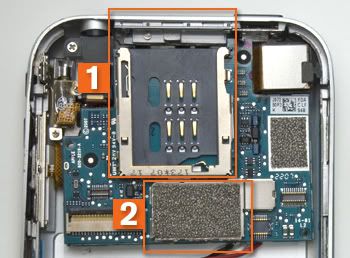

Góc nhìn cận này cho bạn thấy bản mạch của iPhone. Khe cắm mở (1) chính là nơi đặt thẻ SIM của AT&T. iPhone không chỉ bị “khoá” bởi dịch vụ của AT&T mà nó cũng chỉ có thể đi cùng với thẻ SIM của AT&T. PCWorld Mỹ đã thử cho một thẻ SIM không phải của AT&T dành cho iPhone và kết quả là chiếc điện thoại này trơ như đá, nó không thể nhận được thẻ SIM khác. (2) chính là bộ nhớ flash 8GB hoặc 4GB tuỳ theo phiên bản.

Bảng mạch - Chiếc “bánh kẹp” thông minh

http://i223.photobucket.com/albums/dd136/tranglh171/235468e5455e57e9.jpg

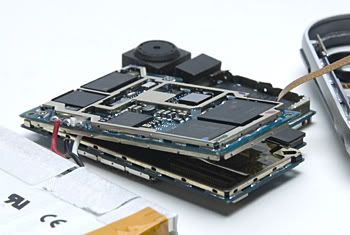

iPhone khá mỏng, nó chỉ dày có 12 mm. Các thành phần bên trong iPhone được sắp xếp khá thông minh mới giúp cho Apple có được hình dạng “thon thả” như thế. Để có thể biết được từng thành phần riêng biệt tạo nên bộ não của iPhone, bạn phải phá tung bảng mạch này

iPhone theo hình cánh bướm

http://i223.photobucket.com/albums/dd136/tranglh171/235468e53edde5d6.jpg

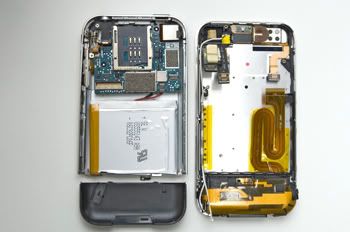

Ở đây, bạn có thể nhìn thấy phần trên những bảng mạch ứng dụng (1) và phần trên của bảng giao tiếp không dây khá rõ ràng (3). Ở giữa, chính là mặt sau của iPhone. Chiếc minijack dành để cắm headphone và bảng mạch có liên quan (2) được “nhét” ở góc trên bên trái. Nếu muốn sử dụng những chiếc headphone hiện tại của bạn với iPhone, bạn sẽ cần phải mua thêm một adapter có giá khoảng 10 USD

Thành phần giao tiếp không dây

http://i223.photobucket.com/albums/dd136/tranglh171/235468e5455e1969.jpg

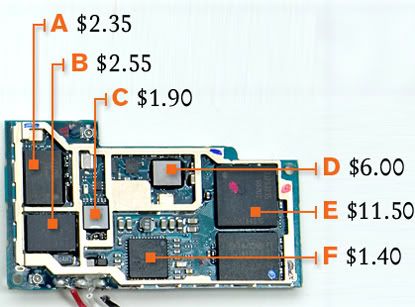

Bảng mạch ở đây chính là những thành phần được coi là “trái tim và linh hồn của bất kỳ thiết bị không dây nào”. Theo hình vẽ ở đây: Bộ thu phát tín hiệu GSM 4 băng tần (850, 900, 1800, 1900 MHz)/EDGE (A); bộ khuếch đại năng lượng (B); chipset Bluetooth 2.0 (C); chipset không dây 802.11 a/b/g (D); chipset dải tần cơ sở (E); và chipset quản lý năng lượng (F)

Pin

http://i223.photobucket.com/albums/dd136/tranglh171/235468e554932667.jpg

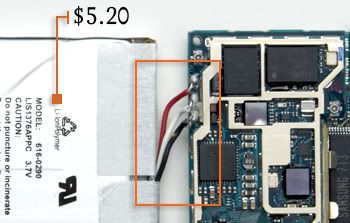

Người dùng không thể tự thay pin ion lithium của iPhone. Pin iPhone được gắn chặt vào trong bảng mạch giao tiếp không dây. Apple cho biết người dùng có thể sạc pin khoảng 300 đến 400 lần. Để thay pin, người dùng sẽ phải gửi điện thoại tới Apple, bỏ ra 79 USD phí dịch vụ và thêm 6,95 USD phí vận chuyển để nhận lại chiếc iPhone của mình. Apple sẽ thay pin theo chế độ bảo hành nếu như pin của iPhone giảm tới 50% khả năng ban đầu của nó

Bộ não của iPhone

http://i223.photobucket.com/albums/dd136/tranglh171/235468e5455e86c8.jpg

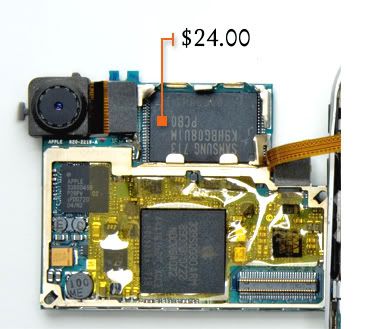

Góc nhìn này cho bạn thấy phần trên của bảng mạch các ứng dụng của iPhone - đây có thể coi là “ngôi nhà” cho những thành phần quan trọng nhất của iPhone. Bộ nhớ flash là một trong những thành phần đắt nhất bên trong iPhone mặc dù giá của loại bộ nhớ flash này đã giảm tới gần một nửa kể từ khi Apple giới thiệu iPhone hồi tháng 1.

Bộ nhớ NAND 4GB mang nhãn hiệu Samsung (như trong hình) có giá 24 USD, trong khi đó, bộ nhớ 8GB có giá 48 USD. Bộ nhớ của Samsung sử dụng công nghệ khoang đa cấp (MLC) có khả năng lưu trữ nhiều bit trên một khoang so với công nghệ khoang đơn cấp (SLC), nhưng điều đó cũng có nghĩa là sẽ tiêu thụ nhiều năng lượng hơn

http://i223.photobucket.com/albums/dd136/tranglh171/235468e5455ec571.jpg

Các thành phần khác nằm trên bảng mạch ứng dụng gồm có cảm ứng chuyển động cho phép iPhone có thể tự động xoay hướng màn hình (A), giao diện hiển thị RGB 24bit của National (B), và audio codec của Wolfson Microelectronics (C). Ở phía trên bên trái, bạn có thể nhìn thấy chiếc camera của iPhone. Vi xử lý mang nhãn hiệu Apple (D) là một trong những thành phần lớn nhất ở đây: Vi xử lý ứng dụng ARM1176JZF 620MHz có bộ nhớ DDR SDRAM 1GB của Samsung

Camera

http://i223.photobucket.com/albums/dd136/tranglh171/235468e53eddb6fd.jpg

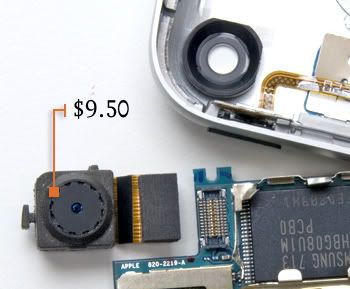

Chiếc camera của iPhone có lẽ cũng không làm người dùng quá thất vọng. 2 megapixel, chiếc camera còn được trang bị một cảm ứng CMOS. iSuppli dự đoán giá của chiếc camera này là khoảng 9,5 USD
[RIGHT]Nguồn : 24h.com.vn[/RIGHT]

2

ôi thật là hấp dẫn khi không cần mổ xẻ bân trog con Iphonne yêu dấu của mình mà vẫn có thể nhìn thấy được có gì trong nó… công nhận đồ Hi-tech nhìn vào các kết cấu mà mê… ko biết bác có thể tìm thêm chi tiết ở bên trong Mac air như iphone ko ta… thank

3

Nhìn vào thì kinh dị quá, nhưng iphone thật tuyệt vời về cả nội dung lẫn độ bền. Mình đã hai lần kiểm tra độ bền bằng cách tạo áp lực mạnh cho iphone (lưu ý có một vỏ bọc cao su 100.000vnđ phía ngoài), và kết quả vẫn alo ngon lành, tuy nhiên màn hình hơi bị sọc thôi.
Túm lại: dù gì iphone vẫn tuyệt vời

4

bác dũng cảm thế bác :eek:

5

Ơ thế Pin IP k thay được ah, pin chai phải gửi đi Mẽo cho Táo nó thay hả các pác?

6

Chắc không cần đâu bác ạ.Em ở Hà Nội đã thấy có chỗ có PIN để thay rồi đó ạ;)

7

Mấy thứ linh kiện iPhone giờ ở VN bán nhiều lắm từ khe chứa sim, dây nguồn rung, đuôi tai nghe, màn hình, vỏ và… pin cũng có bán luôn, giá là 250k.

8

Theo thông tin bác hanoivn nói thì đổi pin từ Apple phải tốn hơn 79$ cho 1 số chi phí phụ thêm.

Nhưng mà có thông tin nói rằng pin iPhone bị chai, mang sang cho Apple nó đổi pin thì 100% free … ko biết thông tin nào chính xác ạ :smiley:

Còn mua linh kiện thay thế cho iPhone thì khá nhiều chỗ có bán thật … thậm chí còn rẻ hơn giá mà Apple đưa ra.

9

Em đã từng chứng kiến iphone của 1 bà chị phan thẳng vào tường 2 lần, quăng ra ngoài đường thêm 1 lần mà vẫn kô hề bị gì, vẫn hoạt động tốt, chỉ có cái nắp màu đen bên dưới thì nó sút ra thôi, qua ngày hôm sau đem tút lại là đẹp như mới và vẫn đang xài bình thường. Công nhận iphone trâu.

10

chắc có lẽ bà chị cũa bác được Apple đưa cho 1 con iPhone bằng plastic, có hình dạng y chang như thật đễ quay phim quãng cáo đó thôi. Chứ đeo bao da, luồn trong dây nịch quần lầy ra sơ ý rớt xuống nền xi măng là nát đời hoa rồi bác ạ, nhưng mai mắn là em có insurance cho nó, nên chĩ tốn tiền shipping đỗi cái mới mà thôi. Bác darkofdevil nói chơi cho vui, ai nghe theo lấy iPhone cũa mình chọi vào tường thì ráng chịu á, không có cơ hội chọi lần thứ 2 đâu, nói chi quăng thêm 1 cái nữa ra đường:D:D

11

Rớt là 100% tiêu cái của quý trên Iphone: Screen!

12

Vậy là bạn chưa thấy chưa tin rồi, trên HH này có 1 đồng chí thương vợ quá ném 2 lần vào tường, nắp đen dưới máy rớt ra, màn hình sọc tùm lum nhưng vẫn xài tốt mọi thứ hehehe. Có cần phải có nhân chứng cho bạn tin ko. Nhưng Iphone nó hơi khùng. Những cái đập đùng đùng lại ko hư, có cái mới vừa khui hộp được mấy giờ đi bụi:D

13

Chán ghê.
Có con ngồi test mấy tiếng đồng hồ thì cái gì cũng dùng tốt.
Bỏ vào túi đi ngoài đường, khi cần lấy ra gọi thì nó treo cứng ngắt. Vào Cà phê thì báo “No Wifi”
Về nhà flash baseband lại dùng. Ngồi test vài tiếng đồng hồ cũng không bị gì.
Bỏ túi xài, bị tiếp.
Bực mình!

14

Mình thì thay được pin Nokia vào, chi phí thấp hơn nhiều. Thời gian dùng vẫn thấy OK, được cái là nó ít nóng hơn.

15

hixhix vậy bác cho e xin cái địa chỉ để e đi thay cái cục pi n của e. Đúng là e ip dùng ngon thật nhưng bùn 1 nỗi cái pin của e nó chỉ dùng được có 6h.
Còn về vụ rớt ip thì e cũng bị 2 lần: 1 lần trượt tay nóa rớt xuống nhưng cầm lên vẫn ko sao nhưng còn 1 lần khác còn kinh dị hơn đóa là bị dính nước nhưng thật may là nóa ko bị gì vẫn khô ráo như thường.

16

Chưa thử cú phát biểu bừa.

Con iphone của tôi rơi xuống đường, nẩy như bóng tennis, hic hic, thấy mấy miếng kính bên cạnh chỗ em nó nằm, … cứ tưởng tan tành, hehe, cuối cùng té ra em kính của ông ô tô nào đó vỡ, còn em iphone vẫn trơ ra. Hic chỉ tội mặt sau xước hic hic

17

Trước khi thay pin, bạn nên thử restore + unlock lại từ đầu và không cài đặt 1 soft gì (kể cả OpenSSH), chạy thử 1 hôm biết ngay có phải do pin hay không? Nhiều khi do mod (soft) nhiều quá dẫn đến việc pin hao quá nhanh.
Linh kiện iPhone giờ không đến nỗi thiếu thốn như mấy tháng trước nên cứ kiểm tra cho chắc chắn rồi hãy tìm nơi sửa :wink:

18

Con Iphone Của Em Nó Ko Chị Xac Các Bác Ah!ko Biết Bị Sao Nữa đây!hic Hic !ai Biết Chỉ Em Với!
